Appareil de contrôle et d'étalonnage pour générateur de soudure TIG, ARC MMA, MIG, MAG...


Le kit SDsWELD est un appareil portable spécialement conçu pour les mesures et contrôles des paramètres en soudage TIG, MIG MAG, ARC avec électrode MMA (tension, intensité, vitesse de fil, débit de gaz, énergie...).

Indiqué pour la surveillance et/ou l'étalonnage des générateurs suivant la norme EN 50504 (EN1090, ISO 3834-2, IEC 60974-1, etc.)
Fourni avec procédure simplifié et logiciel automatisé (mise à jour gratuite à vie) permettant la création de rapport suivant normes (étalonnage / Établissement de QMOS et suivi des DMOS).



Vérification périodique du matériel de soudage

Un contrôle doit être réalisé tous les ans (a minima) et après chaque réparation ou modification pouvant affecter les réglages.
Mesure toutes les données relatives au soudage (MMA ARC EE, TIG et MIG MAG) :

Calcul de l’énergie de soudage (kj/mm) - (disponible dans la norme EN1011 et QW-409)
Tension (V) - Courant (A) - Débit de gaz (l/min) - Vitesse fil (m/min)
Les résultats peuvent être indiqués en valeurs instantanées, moyennes ou efficaces (TRMS).

La validation manuelle est souvent une tâche fastidieuse.
Après configuration du générateur de soudure, les personnes chargées d’organiser le processus de validation doivent ajuster manuellement les paramètres pour vérifier un certain nombre de valeurs.
Cette opération délicate est susceptible d’engendrer un certain nombre d’erreurs humaines.

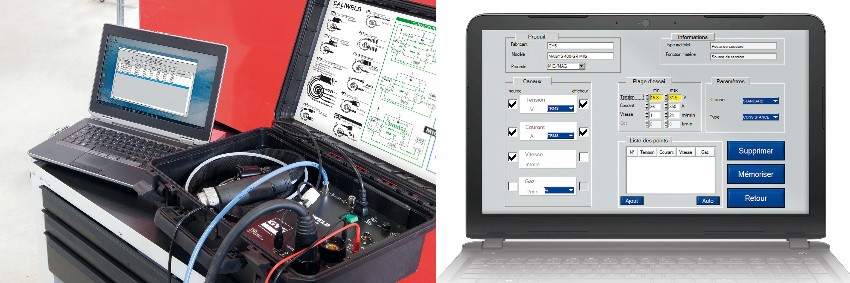

Avec SDsWELD, branchez simplement la valise de contrôle et une charge résistive à votre équipement de soudage pour démarrer la procédure de validation.
Un seul technicien suffit pour ce contrôle, tous les scénarios de tests sont réalisés automatiquement par le logiciel ;
la garantie de résultats fiables et précis.

De plus, le logiciel vous permet d'établir un rapport précis au format éditable ou pdf répondant au norme de calibration et suivi des appareils de soudage.



Se manipule très simplement et ne requiert qu’une seule personne qualifiée ;
Possibilité de réaliser ses propres scénarios de contrôle des générateurs ;
Jusqu’à 99 cordons de soudure peuvent être sauvegardés. Tous les résultats sont exportables en pdf ou sur tableur (Excel ou autres) et imprimables ;
Délivre un certificat de validation indispensable pour attester des performances en corrélation avec les réglages du générateur ;
Mise à jour automatique et gratuite via internet (langues, nouveaux produits et scénarios...).

Dans le cadre de la norme EN1090, un générateur de soudage doit périodiquement subir un contrôle de ses paramètres de soudage, donnant lieu à l’établissement d’un « Constat de Validation ».
La procédure de validation suivante découle de la norme référente EN 50504.
L’objectif de cette démarche est d’assurer à l’utilisateur un résultat de soudage correct et reproductible dans le temps.

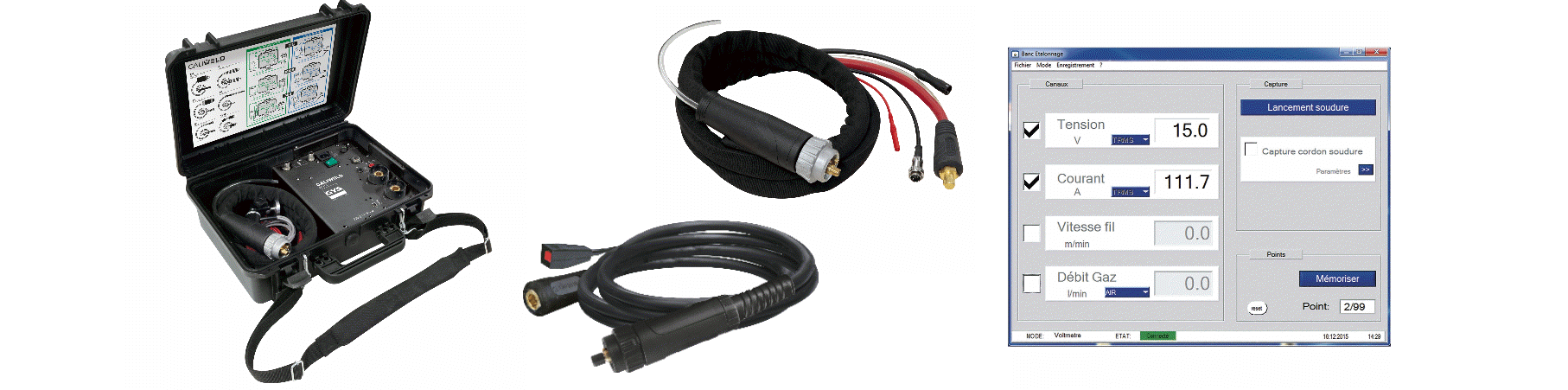

Le kit SDsWELD - SD60630 comprend de base :

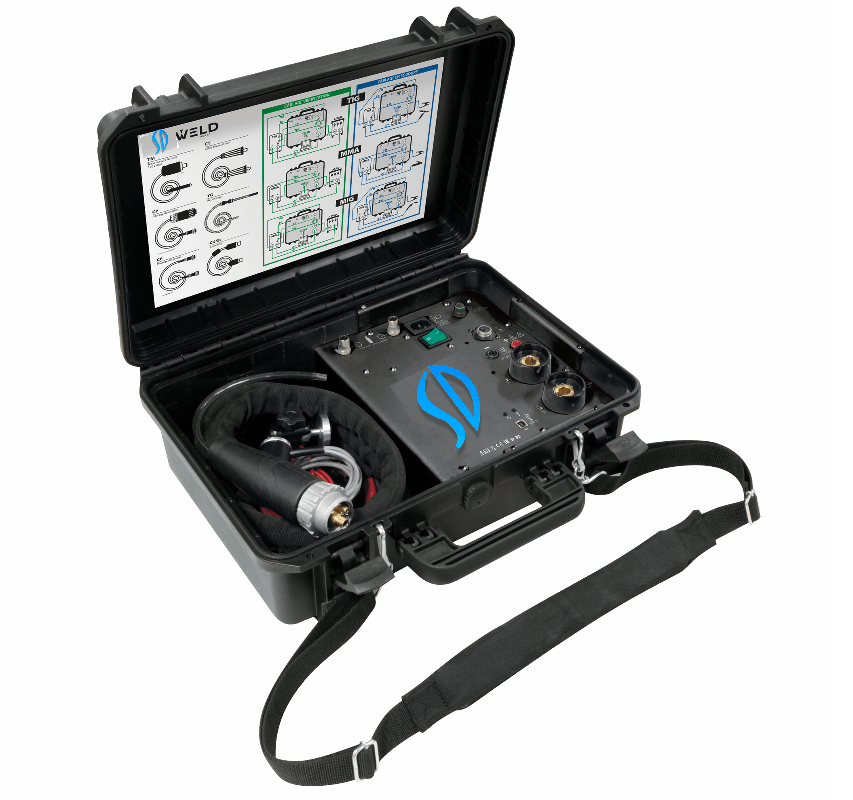

Valise de validation CGU 1.0 - SD60456
Caractéristiques de mesure :
Tension jusqu'à 120 V AC/DC ± 0,5 %
Courant jusqu’à 500 A ± 0,5 %
Vitesse fil de 1 à 30 m/min ± 1 %
Débit de gaz de 1 à 30 l/min ± 5 %

Câble de puissance (2 m) SDsWELD PC1 - SD60593
> permettant le transfert de la puissance du générateur à la valise.

Tuyau de mesure gaz SDsWELD GM1 (2 m) - SD60593
> permettant le transfert du gaz du générateur à la valise.

Câble de mesure tension (2 m) SDsWELD VM2 - SD60548
> Pince à fixer sur connecteur EURO pour mesurer la tension en soudure MIG.

Câble USB 2.0 (1,5 m) SDsWELD USB1 - SD60609
> Connexion USB-A / USB-B; Raccordement de la valise au PC.

Câble de mesure tension (2 m) SDsWELD VM1 - SD60531
> Raccord Texas isolé permettant la mesure de la tension en toute sécurité + fiche banane isolée pour le branchement sur valise.

Commande à distance (2 m) SDsWELD RC1 - SD60562
> Télécommande poire permettant de gérer à distance le poste à souder.

Câble de commande (2 m) SDsWELD ARC1 - SD60586
> Connexion AMPH / DIN (mâle); Permet de commander le poste à souder TIG à distance, via le logiciel ou la télécommande poire.

Câble de commande (2 m) CALIWELD DRC1 - SD60579
> Connexion DIN / DIN (mâle); Permet de commander le poste à souder TIG à distance, via le logiciel ou la télécommande poire.




LES OPTIONS ETALONNAGE :


formation tig

Charge résistive LOAD 550A - 3%

MIG MAG & MMA : 5 à 550A & TIG : 5 à 300A
Contrôle courant / tension - SD60425


formation mag

2 câbles de liaison charge résistive

Relie charge résistive au générateur / valise
Kit câbles de raccordement SD60647

formation tig

Câble de mesure ECM1 (2m)

Mesure des paramètres des postes MIG MAG
Raccordement EURO - MIG MAG SD60524


formation mag

Câble de connexion MIG EURO (2m)

Commande à distance & raccordement MIG
Raccordement & CAD EURO - MIG SD54097


OPTION DMOS / QMOS :



formation tig

Sonde de mesure SWM1

Mesure de la vitesse fil bobine / dévidoir
Câble et sonde mesure vitesse fil SD60517



Télécharger la documentation au format pdf et la norme EN 50504 en cliquant ici....
